目前热力系统，如换热站大都采用人工监控，人工监控不仅浪费人力；而且在出现事故隐患时操作人员难以发现，易造成设备事故。同时各换热站比较分散的独立运行，难以达到供热系统整体的最佳运行状态，造成了整个热网的热力失衡，影响供热效果而造成能源的极大浪费，非常不利于节能减排，甚至影响供热服务质量。

而在新基建如火如荼的实施上，智能化的时代已经悄悄来临，工业互联网也位列新基建的七大领域当中，对于换热站的智能监控上，今天我们将使用图扑 web 组态软件跟大家介绍一下通过 2D 组态上的运用——流程可视化动画效果以及图表数据载入融合搭建的一个完整的换热站远程监控系统的解决方案。

界面简介及效果预览

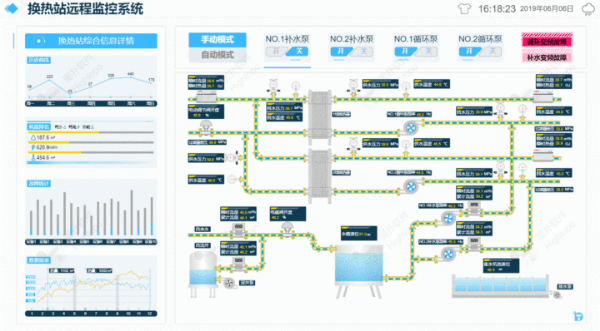

换热站远程监控系统的图纸实现是通过图扑 web 组态软件制作成，效果上通过流程可视化动画效果的控制和子菜单的一些数据可视化图表的载入，来展示整个可视化系统数据监控和维护的实现。

系统设计

换热站是整个热网系统中最核心的环节，它将一侧蒸汽或高温水通过热交换器换成可以直接进入用户末端的采暖热水。换热站控制系统是集中供热监控系统的核心部分，换热站控制系统既可独立工作，也可以接受调度中心的监督指导。

换热站的完全自动化无人职守控制包括如下控制内容：

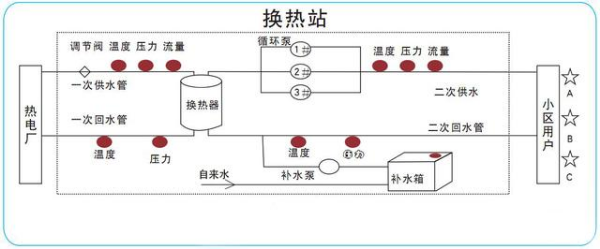

供水温度自动调节、循环泵自动调节、补水泵自动定压、报警管理。换热站的工作原理为：由锅炉产生的蒸汽经管网输送到换热站，送入到换热器与冷介质水进行充分的热交换，蒸汽形成的凝结水，经疏水器聚集到凝结水箱中，由循环泵来的水在换热器中与蒸汽进行热交换以后，进入到采暖管网中进行，从管网中回来的水，由回水缸进行收集，然后经除污器进入到循环泵进行下一轮的循环。

补水泵及时补充因管网跑冒滴漏等所遗失的水量，以保持一定的压力，形成经济稳定的运行状态，控制台通过各种感应器对设备的运行情况监控，随时掌握，了解换热站的进行情况，并作出相应处理。

1、一次热源通过管道送到换热站，并进入换热器内，通过换热器的换热，将一次热源交换到二次供热管道内，二次供热管道引出至热用户；

2、二次水经过过滤除污，经由循环进入换热器，被蒸汽或高温水加热后进行供热，蒸汽或高温水进入板式换热器后，变成凝结水或高温回水返回热源，进行一二次给供热系统的回热循环，补水泵将软水打入系统中保持系统压力恒定；

3、一次水是指锅炉房到换热器的水系统；

4、二次水是指换热器到采暖末端的水系统；

5、当热水冷水系统补水能力有限，需要控制管道充水流量，管道阀门应装设口径较小的旁通阀作为控制阀门。

换热站的远程监控系统俨然是工业互联网的一角，工业4.0的大门已经开启，搭载5G时代的引领，全面的信息化时代已经到来，在智能化监控上，可以充分地释放掉人力上的使用成本，也能减轻系统监控和维护的工作量。
