双11的战火熄灭不久，

双12又已来临~

为帮助大家在双12擦亮眼睛，

买到超高性价比的专业显示器，

下面睿显给大家分享一下

专业医用显示器选购的基础知识！

01

医用显示器符合DICOM标准

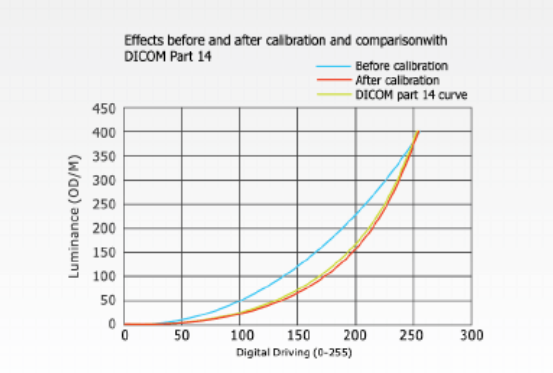

一个专业的医用显示器，必须支持DICOM PART14的标准，也就是说必须具备调整DICOM标准曲线的能力，使其和DICOM标准相吻合，从而保证影像的显示质量。DICOM 是Digital Imaging and Communications in Medicine 的英文缩写，即医学数字成像和通信标准。医学影像设备的生产商（美国电子制造业协会 NEMA）与 DICOM 标准的潜在用户（美国放射学会 ACR）建立这个标准。在 DICOM 标准中定义了影像及其相关信息的组成格式和交换方法，人们借此可以在影像设备上建立一个接口来完成影像数据的输入/输出工作。

02

医用显示器支持灰阶显示

灰阶是指显示器显示从最亮值到最黑值之间所能够显示的层次，即亮度的明暗程度，灰阶数越多，灰阶的过渡越平滑。灰阶是真实显示医学图像中患者病灶的一个重要参数，灰阶的层次越多，越能够保证较高的读片质量，对早期病灶的诊断有很大帮助。普通显示器有 8bit，用于显示彩色图像，无灰阶要求；医用显示器一般为 10bit，用于显示 X 光灰阶图像，与诊断相关。经过睿显软件较调技术，睿显医用显示产品的灰阶LUT查找表深度可达 65536级（16bit），使得影像的灰阶过渡更为平滑，进一步发现病灶细微的变化，辅助医生做出关乎生命的医疗诊断。

03

医用显示器亮度

高亮度可拉大最黑到最白之间的灰阶度。由于医用显示器需要高灰阶来表达医疗放射影像，高亮度相应拉大了最黑到最白之间的灰阶度，为医师的诊断提供了等同于胶片的灰阶效果。

普通显示器亮度在 200-300cd/m2，无亮度恒定的要求，而医用显示器亮度要求更高，有些可高达 2000cd/㎡，并要求3万小时甚至10万小时亮度值保持不变。亮度恒定对医用显示器而言很重要，保证显示器亮度不随时间变化。实验研究证明，显示器亮度与肉眼敏感度的关系，当亮度在 500 cd/m2 时，肉眼敏感度为 700，当亮度在 800 cd/m2 时，肉眼敏感度为 777（最大），理想亮度在 400~500 cd/m2，在真正应用中亮度值基本设定在 400-500 之间,这样使用者才不会感到疲劳。

04

医用显示器高分辨率

单位面积内实际显示像素的数量为分辨率。普通显示器有：1024*768，1280*1204分辨率，基本上是横屏显示，不需要横/竖屏转换。而医用显示器要求高分辨率，大多数在 1280*1024 以上，根据影像的需要，可以横/竖屏转换。医用显示器的分辨率与价格成正比，与放射设备的分辨率正相关，相应的设备应当配套相应分辨率的显示器。

• 1024*1280（竖屏）/1280*1024（横屏），称为1百万像素（1MP），常用横屏显示， 多适用于CT、MRI、数字胃肠机；
• 1200*1600（竖屏）/1600*1200（横屏）；称为2百万像素（2MP），简称1K，常用竖屏显示，多适用于CR、DSA、数字胃肠机、PACS阅片工作站；
• 1536*2048（竖屏）/2048*1536（横屏）；称为3百万像素（3MP），简称1.5K，常用竖屏显示，多适用于CCD-DR、PACS诊断工作站；
• 2048*2560（竖屏）/2560*2048（横屏）；称为5百万像素（5MP），简称2K ，常用竖屏显示，多适用于平板DR、乳腺机、PACS诊断工作站。

05

医用显示器响应时间

响应时间是指各像素点对输入讯号反应的速度，即像素由暗转亮或由亮转暗的速度，通常都是以毫秒（ms）来计算。人能够接受的画面显示速度一般为24张/秒，如果显示速度低于这一标准，人就会明显感到画面的停顿和不适。按照这一标准计算，每张画面显示的时间需要小于 40ms。在医用显示器的选配上，由于 CT、MRI、CR、DR 影像多为静态影像对响应时间无过高要求，医用显示器的响应时间有50ms、35ms、25ms等，浏览影像时均没有太大的差异。但是在播放动态影像的系统配置时，如心血管机和数字胃肠机，就要首选响应时间在 25ms 以下的医用显示器。

06

医用显示器对比度

对比度也叫动态范围，对比度率是描述显示器能显示黑与白之间的差别，表达显示器最亮值和最暗值之比，对比度越高，图像愈清晰。普通显示器在 300:1～400:1，医用显示器在 600:1～1000:1。但是当对比度达到到某一程度后，色纯度会出现问题，只有亮度与对比度搭配得恰到好处，才能够呈现美观的画质。一般选择对比度 ≥600 较好。

07

医用显示器显卡

显卡精度的高低直接影响输出图像质量的好坏，在条件允许的情况下应尽量选择高bit的显卡较理想。目前的医用显示器都是灰阶的，而市场上的显卡一般为彩色，无法精确表达出灰阶的差异，必须配备专用的显卡。

• 普通显示器有：内存、速度、3D指标、常用AGP插槽
• 医用显示器有：常用PCI插槽、显示模式、一卡两显、主副显示互换、彩色—黑白转换、横/竖屏转换等

①显示模式：由于诊断工作站需要两台或多台显示器时，显卡应当有灵活的显示模式，便于医生的诊断。显示模式有：独立显示、扩展显示、复制显示；

②一卡两显：当一台工作站配有两台显示器时，显卡有两个输出口；

③主副显示互换：当工作站有一台普通显示器，同时有一台或多台医用显示器时；设定普通显示为主显，医用为副显时，普通显示器和医用显示器分别显示彩色和灰阶图像时，彩色不应有缺色，灰阶不应有断层；

④彩色—黑白转换：显示器显示彩色图像转换成灰阶图像；

⑤横/竖屏转换：普通显卡有横屏显示，而医疗专用显卡有横/竖屏显示设置。

08

医用显示器认证

普通显示器：有环保、电磁学相关认证；医用显示器：不仅有环保、电磁学相关认证，更重要的是有医疗行业认证，才可以进入医疗领域，被法律承认。比如CCC, CE, UL60601, FDA510K。

09

医用显示器安全性

普通显示器无专业液晶屏的保护屏，电源为内置方式无特殊要求。由于教学的要求和医生的习惯，医用显示器专配有液晶屏的保护屏，医用显示器为了提高电气及电磁辐射的安全性，采用外置式电源适配器。

很多人选购显示器只看尺寸大小和外观，

而显示器的参数都往往被忽视，

其实选择专业医用显示器是有讲究的，

不只是看看大小和外观那么简单。

选购时能够对它的基本部件

和显像原理有一定的基础知识了解，

能帮助我们选择更好更合适的医用显示器。
