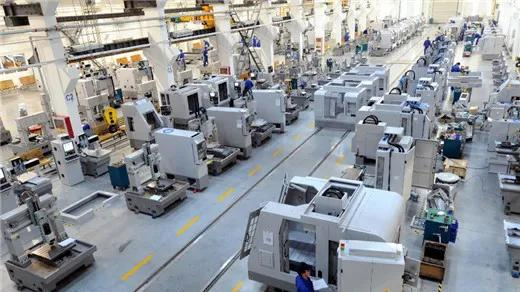

各行业、领域的科学技术都在快速发展，电气自动控制已成为最常见的控制系统，而在这一控制系统当中，低压控制柜不仅是其重要的组成部分，还是实现自动控制功能的关键所在。

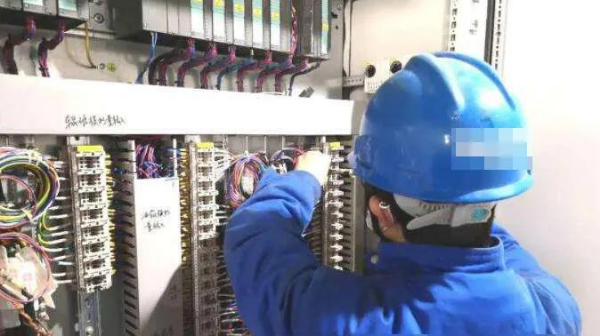

在低压控制柜内部，通常会设置多种类型的电器件，具备保护作用的断路器、继电器等电器件；根据生产需求不同，还会增加其他功能模块。控制机柜的设计水平和被控设备运行可靠性、控制先进性及自动化水平息息相关，因此必须对设计工作给予足够的重视，以下我们从防护设计进行重点分析。

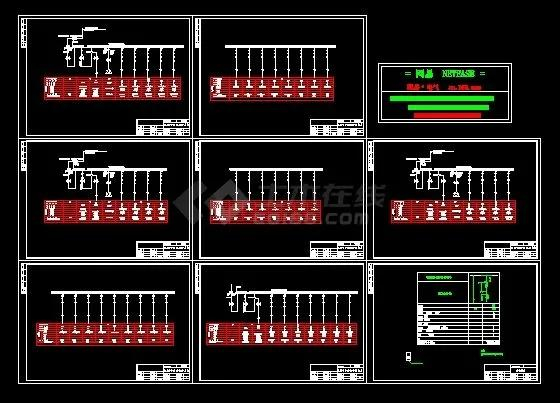

低压电气控制柜设计样图

对低压控制柜而言，其工艺设计需充分考虑所在环境和工作条件。在防护等级方面，通常要求不低于 IP20，大多以 IP65为主。在设计时，要重点考虑控制柜内部的半导体工作温度——通常在40-45℃以下才能确保稳定运行。在一些南方地区，当夏季室温达到35℃时，机柜内部温度经常能达40℃以上甚至更高，导致控制设备频繁出现错误和故障。

另外，工作环境中湿度对控制柜的影响也十分巨大，设计时应确保机柜内部相对湿度小于75%。行业内通常采用密封式设计，且配备空调风扇进行冷却。否则，一旦工作环境湿度过大，在设备关电后空气中的水分子就会在线路板上产生结露，当再次通电后就会产生短路，造成硬件模块损毁。

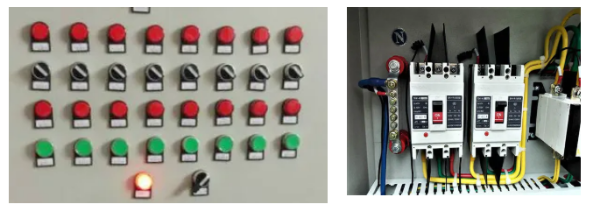

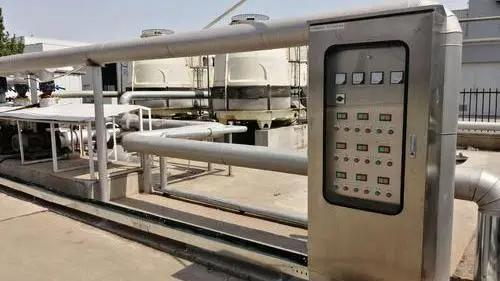

在食品行业中，低压控制柜的柜身材料必须选用不锈钢，而且配线管与桥架还应使用热浸锌材料，这样能最大限度的避免腐蚀，延长使用寿命。另外，还要对柜身上的各类仪表、按钮及指示灯的具体安装位置进行考虑，要求满足现行操作规范，否则将影响其正常工作。

总电源通常都设置紧急制动按钮，选在容易发现和操作的表面位置，以便控制人员在发现异常后立即操作，停止设备运行，防止造成事故。强弱电必须分开同时做好屏蔽，以免受到外界干扰出现异常。需要定期维护或调整的电器件，在设计时应将其设置在高度适中的位置，避免过高或过低。

需要人力进行操作控制的开关、按钮及仪表，其安装与位置选择必须满足人体工程学，这样能最大程度的方便工作人员操作。

为安全起见，在布置电器件时，还要设置一定安全间隙，同时尽量做到对称、整齐和美观。整体结构和外形尺寸较为类似的器件建议设置在一起。

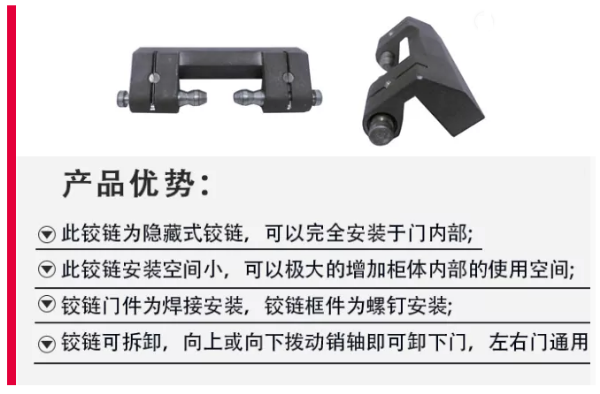

在控制机柜的锁闭产品中，产品加工工艺成熟稳定的隐藏式铰链和带快速安装装置的紧固件是不错的选择。
